Токопроводы с литой изоляцией

ТПЛ (SIS) 35-12000 УХЛ1

Пофазноизолированный токопровод с литой изоляцией
Секции токопровода ТПЛ
ТПЛ (SIS)-А-20-4000-250 УХЛ1
Подключение ТПЛ к реактору
Подключение ТПЛ к разъединителю
Подключение к ячейкам КРУ с изоляцией SF6
5 фотографий
Запрос на оборудование
Производство
РТК-ЭЛЕКТРО-М


1. Назначение:

Пофазноизолированный токопровод с литой изоляцией типа ТПЛ (SIS) предназначен для выполнения электрических соединений энергетического оборудования на электрических станциях и подстанциях и устанавливается в цепях трехфазного переменного тока частотой 50 и 60 Гц напряжением до 35 кВ, номинальным током до 12 000 А и в цепях постоянного тока напряжением до 1,2 кВ, номинальным током до 6300 А.

Токопровод рассчитан для работы при сейсмических нагрузках интенсивностью 9 баллов по шкале MSK-64 при высотной отметке до 10 м или 8 баллов при высотной отметке до 25 м.


2. Способы подключения:

Подвод и подключение токопровода к электротехническому оборудованию может производиться из любого пространственного положения (сбоку, сверху и снизу, с фасада и с задней стороны), исходя из условий прокладки трассы токопровода и конструктивного исполнения оборудования. Соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств выполняются с использованием защитных кожухов и шинных компенсаторов.


3. Дополнительно:

Токопровод может дополнительно комплектоваться защитными кожухами для защиты соединения токопровода с выводами генераторов, силовых трансформаторов и шкафов комплектных распределительных устройств; трансформаторами тока и напряжения, разъединителями, ограничителями перенапряжения, типы и количество которых для конкретного объекта определяются техническим заданием проектной организации.

По запросу заказчика в комплект поставки также может быть включено следующее дополнительное оборудование: шкафы с трансформаторами напряжения, ограничителями перенапряжения и клеммными зажимами для присоединения кабелей, запасные детали, специальный инструмент и принадлежности по ведомости ЗИП.


1. Способы соединения секций:

Между собой отдельные секции токопровода соединяются шинными компенсаторами, которые позволяют скомпенсировать линейное расширение проводника при изменении температуры и строительные погрешности. Соединение помещается внутрь муфты, которая имеет литую изоляцию и герметичные фланцы с обеих сторон.

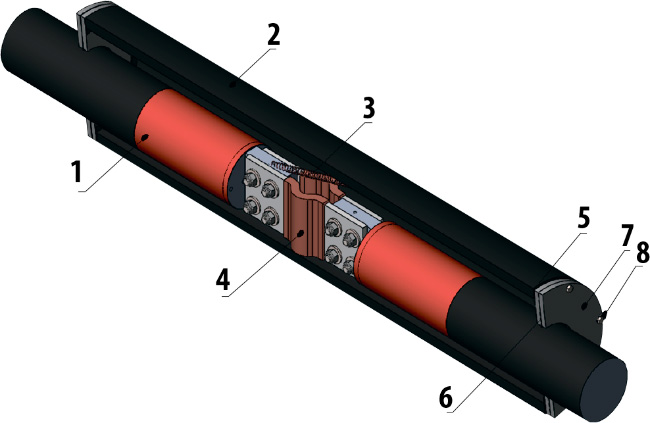

1.1 Внутреннее исполнение:

1. Секция токопровода
2. Соединительная муфта
3. Пружина
4. Шинный компенсатор
5. Уплотнительная прокладка
6. Герметизирующее кольцо
7. Полуфланец
8. Заземление муфты

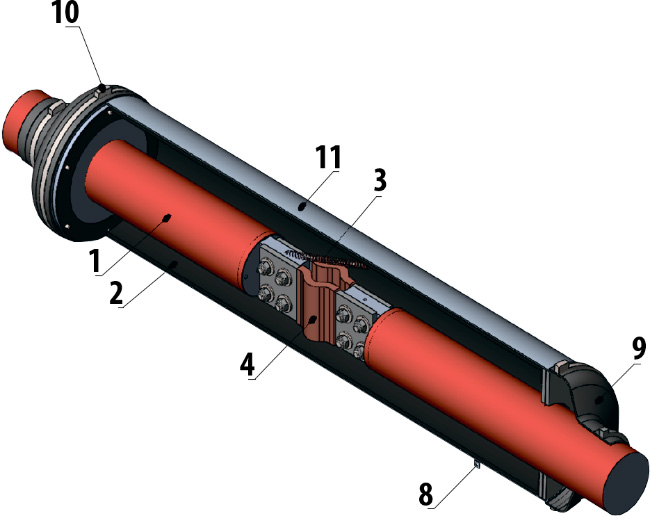

1.2 Наружное исполнение:

1. Секция токопровода
2. Соединительная муфта
3. Пружина
4. Шинный компенсатор
8. Заземление муфты
9. Защитный кожух
10. Хомут
11. Защитная оболочка



1. Варианты изготовления:

Секции токопровода могут быть различной конфигурации общей длиной не более 10 метров, например:


Прямая секция


L-образная (угловая) секция


Z-образная (угловая) секция

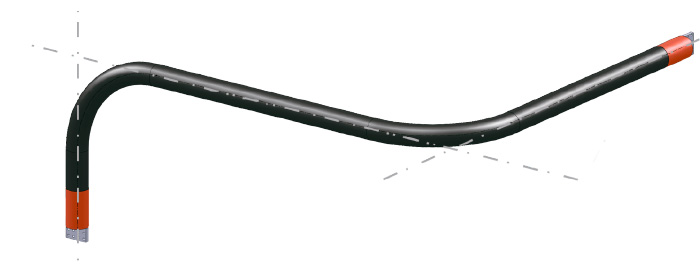

Z-образная (угловая) секция

Загрузить
pdf
Общая информация (2 Мб)
на токопроводы ТПЛ
