Токопроводы с литой изоляцией

ТКЛ 24-14500 УХЛ1

Комплектные токопроводы с литой изоляцией


1. Серия ТКЛН. Для систем низкого напряжения:

Медные или алюминиевые проводники, заключенные в один корпус из специального компаунда. Используются одинарные или парные проводники на фазу. В этом же корпусе могут размещаться нейтраль и/или защитный проводник (50%, 100%, 150% сечения). Серия ТКЛН может иметь одинарное и двойное исполнение.

Номинальное напряжение / переменный ток
до 1 кВ
Номинальный ток / переменный
до 7500 А
Номинальное напряжение / постоянный ток
до 1.5 кВ
Номинальный ток / постоянный
до 10 000 А


2. Серия ТКЛС. Для систем среднего напряжения:

В корпусе предусмотрены технологические отверстия для естественного охлаждения токопровода. Серия ТКЛС комплектуется самоподдерживающим экраном, подложками для поддержки токопровода при монтаже на металлоконструкциях. Также в элементах серии ТКЛС предусмотрены специальные монтажные суппорты.

Номинальное напряжение / переменный ток
до 24 кВ
Номинальный ток / переменный
до 14 500 А
Номинальное напряжение / постоянный ток
до 33 кВ
Номинальный ток / постоянный
до 18 000 А


3. Способы подключения:

Учитывая многообразие форм секций токопровода, существует возможность подключения литого токопровода типа ТКЛ к любому электротехническому оборудованию: сверху, сбоку, снизу.

Для защиты контактных соединений могут использоваться защитные боксы (степень защиты IP65).

Для присоединения токопровода к электрооборудованию используются шинные компенсаторы различных конструкций.

Для компенсации линейных изменений, вызываемых температурными перепадами, через каждые 27–32 м прямой трассы устанавливается специальный компенсационный элемент.


4. Конструкция:

Токопроводы типа ТКЛ являются уникальной разработкой, в основе которой лежит изолирование параллельных алюминиевых или медных токопроводящих шин прямоугольного сечения в защитный компаунд. Изолирующий материал специального компаунда получают, используя метод литья с насыщением частицами инертных материалов с мелкозернистой структурой. Такая изоляция обладает отличными диэлектрическими характеристиками и имеет высокую механическую прочность.

При монтаже на объекте все соединения секций токопровода также покрываются таким компаундом, что обеспечивает непрерывность изоляции по всей длине трассы. Благодаря особенной конструкции стыков секций также компенсируются возможные строительные погрешности.

В конструкции токопровода (в зависимости от серии) применяются профили из алюминия для заземления, крепления, монтажа алюминиевого экрана.


1. Конфигурации:

Токопровод типа ТКЛ состит из отдельных секций. Секции могут быть как стандартной конфигурации, так и конфигурации любой геометрической формы (по специальному запросу). Прямолинейные секции изготавливаются максимальной длиной до 4 м. Секция, с помощью которой токопровод подключается к оборудованию, называется терминальным элементом.

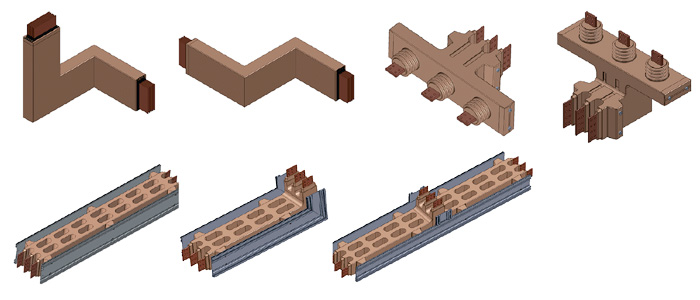

Фасонные секции исполняются в различных конфигурациях: L-образные, Z-образные, с изгибом от 90° до 170°, тройники, специальные секции и т. д.


2. Способы соединения:

Электрические соединения между секциями выполняются с помощью медных (алюминиевых) пластин с впрессованными гайками, которые затягиваются высокопрочными стальными болтами с усилием, определенным в инструкции по монтажу. После сборки болтовые соединения заливаются тем же составом, из которого изготовлен изолирующий материал секций токопровода, тем самым обеспечивая непрерывность изоляции по всей длине трассы.

Загрузить
pdf
Общая информация (1,6 Мб)
на токопроводы серии ТКЛ
